視覺焊縫跟蹤系統在變壓器油箱焊接中的應用

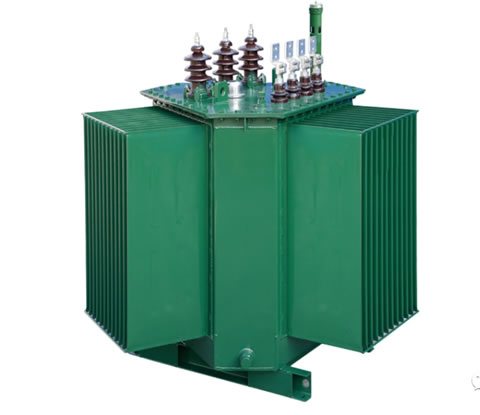

變壓器油箱是一個結構復雜、個體較大的密閉容器，整體采用弧焊焊接工藝完成各部件的密封焊接，因此是否能夠密封焊接就成了影響變壓器質量的關鍵因素。
因變壓器油箱外形結構復雜、個體較大，傳統的焊接工作站需要采用極其龐大而復雜的工裝進行定位，并且還要嚴格控制母件的下料加工精度，嚴格控制焊接環境及焊接參數才能通過預置固定軌跡完成焊接，中間還可能因焊接過程熱變形產生的應力導致焊縫位置發生小偏移而影響焊接質量。
誠然這種方式雖然可以滿足大部分客戶需求，但復雜的工裝設計和嚴苛的生產過程控制無形中增加了使用成本、變相的使生產效率大打折扣。
另一種方案就是工業焊接機器人或焊接專機配套視覺焊縫跟蹤系統，通過傳感器對焊縫位置檢測來修正引導焊槍按實際焊縫軌跡焊接，提高焊接精度、保證產品質量。這種方案同時還滿足一套設備對應多種工件的柔性化設計，相對節省了傳統應用中復雜工裝只對應一種工件的設計使用成本。
變壓器油箱焊接·應用案例
● 工件類型：電力/變壓器油箱
● 焊縫類型：搭接焊縫
● 產品型號：IL-DOF系列
● 配套設備：Fanuc機器人
● 客戶痛點：
工件尺寸大，結構復雜，來料一致性差，工件裝卡精度難以保證。
● 實施方案：
配套英萊焊縫跟蹤系統焊縫跟蹤功能，實時檢測焊縫位置的變化，引導機器人對焊接點位和軌跡進行實時定位和校正，提高焊接精度。
● 應用效果：

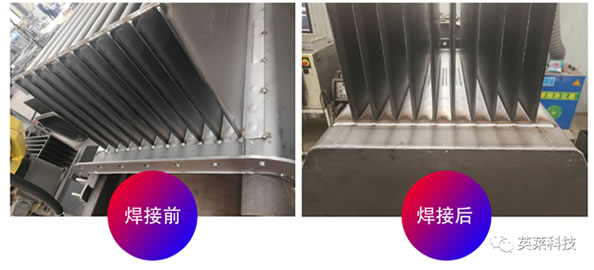

有效提高了生產節拍和焊接效率，提升了焊接質量。
